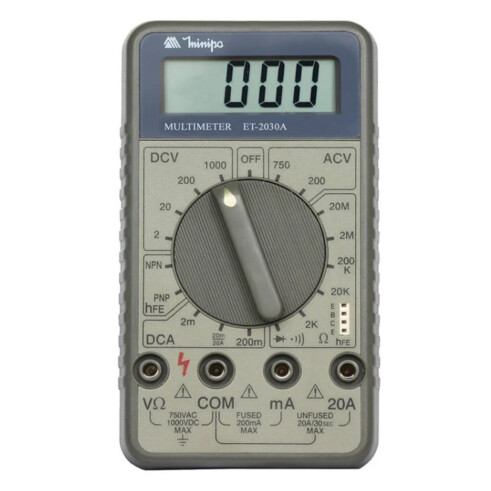

Multímetro Digital Minipa AC DC 20MOhms 20A - ET-2030A

Este instrumento pode ser usado na medida de sinais de Tensão AC e DC e Corrente DC em intalações elétricas monofásicas e bancadas de manutenção. Em circuito eletrônicos, ele pode efetuar medida de resistência de componentes eletrônicos e teste de hFE em transistores.

Este instrumento está de acordo com a norma IEC61010-1, Categoria II. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C ±5°C e umidade relativa até 75%. Especificação válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.

Documentação:

- Manual ET-2030A.pdf

Especificações:

• Display: LCD 3 1/2 dígitos (2000 Contagens).
• Indicação de Polaridade: Automática, indicação de polaridade negativa “-”.
• Taxa de Amostragem: 2 vezes/s.
• Indicação de Sobrefaixa: “1” ou “-1” é mostrado.
• Ambiente de Operação: 0°C a 50°C, RH < 70%.
• Ambiente de Armazenamento: -20°C a 60°C, RH < 80% (sem bateria).
• Alimentação: Uma bateria de 9V.
• Duração da Bateria: Aprox. 200h.
• Dimensões: 136(A) x 75(L) x 32(P)mm.
• Peso: Aprox. 193g (incluindo bateria).

TENSÃO DC

• Faixas: 2V, 20V, 200V, 1000V
• Precisão: ±(0.5%+1D)
• Resolução: 1mV, 10mV, 100mV, 1V
• Impedância de Entrada: 10M?
• Proteção de Sobrecarga: 1000V DC/750V AC RMS

TENSÃO AC

• Faixas: 200V, 750V
• Precisão: ±(1.5%+4D)
• Resolução: 0.1V, 1V
• Resposta em Frequência: 50Hz a 500Hz
• Impedância de Entrada: 4.5M?
• Proteção de Sobrecarga: 1000V DC/750V AC RMS

CORRENTE DC

• Faixas: 2mA, 20mA, 200mA, 20A
• Precisão: 2mA ~ 200mA ±(1.5%+1D) 20A ±(3.0%+1D)
• Resolução: 1µA, 10µA, 100µA, 10mA
• Proteção de Sobrecarga: Fusível de Ação Rápida 0.8A/250V para a entrada “mA”, Sem Fusível para entrada de 20A

TESTE DE DIODO

• Faixa: Diodo
• Corrente de Teste: 0.1mA ±0.6mA
• Tensão de Circuito Aberto: 3V DC (máximo)
• Proteção de Sobrecarga: 500V DC / AC RMS

TRANSISTOR (hFe)

• Faixa: 0 a 1000
• Tipo: NPN/PNP
• Corrente de Base: Aprox. 10µA DC
• Tensão Vce: 3V DC

RESISTÊNCIA

• Faixas: 2k?, 20k?, 200k?, 2M?, 20M?
• Precisão: 2k? ~ 2M? ±(1.0%+1D) 10k? ±(5.0%+4D)
• Resolução: 1?, 10?, 100?, 1k?, 10k?
• Proteção de Sobrecarga: 500V DC / AC RMS

TESTE DE CONTINUIDADE

• Faixa: Buzina
• Descrição: A buzina toca se a resistência for menor que aprox. 50?
• Tensão de Circuito Aberto: 0.3V DC (típico)
• Proteção de Sobrecarga: 500V DC/AC RMS

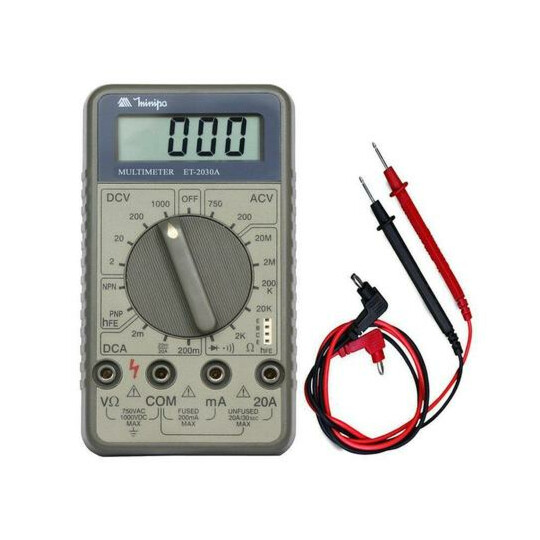

ACESSÓRIOS

1. Manual de Instruções
2. Pontas de prova (par)
3. Bateria
